UV Sensor mit seitlicher UV-Erfassung und Kommunikation via RS485 (Modbus/ZCON)
zur gleichzeitigen Überwachung einer Gruppe von UV-Lampen in Aufbereitungs- und Desinfektionsanlagen
Kalibrierter Sensor zur Erfassung der UV-Bestrahlungsstärke als Relativwert
Auswertung per SPS oder ZED UV Monitor in "%",
bezogen auf einen anlagenspezifischen Referenzwert
Merkmale

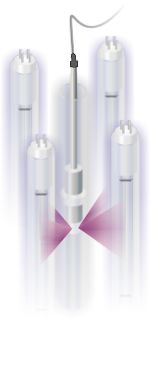

- Positioniert in einem Quarzrohr im Zentrum einer ringförmigen UV-Lampen-Anordnung ermöglicht der Seitensicht-Sensor umlaufend die gleichzeitige Erfassung der UV-C Bestrahlungsstärke aller entsprechenden Lampen im Reaktor
- mit Hilfe eines geeigneten UV-Monitors wird ein anlagenspezifischer Referenzwert festgelegt, so dass das Messergebnis in "%" angezeigt werden kann
- die Sensoren decken den Intensitätsbereich für Niederdruckanwendungen ab
- Multi-Sensoring - paraller Betrieb der Sensoren am gemeinsamen RS485 Bus
Anschlussdaten
| Versorgungsspannung: | 12...24V DC |
|---|---|
| Sensorelement: | Siliziumkarbid-Diode (SiC) |
| Spektralbereich: | 210 - 380nm (auf Anfrage 220 - 290nm mit UVC Filter) |
| Öffnungswinkel: | ca. 110° (umlaufend) |
| Betriebstemperatur: | 0 - 40°C (32 - 104°F) |
| IP Schutzgrad: | IP40 |
| Sensorkörper: | Edelstahl (Sensorkopf: PTFE) |
| Montage: | Der SLS UV-Sensor muss in einem Quarz-Hüllrohr montiert werden |
| Abmessungen: | Sensorkörper: Ø20mm x 65mm Sensorkopf: Ø14mm x 15mm Gesamtlänge (D-SLS-SiC006): 85mm |
| Anschluss: | vorkonfektionierte ZED Sensorkabel sind in verschiedenen Längen erhältlich |
Anzeigeeinheiten
- ZED UV Monitoren
- UV Monitor PRO11
- UV Monitor PRO16
- UV Monitor PRO30D
- ZED Messgeräte
- SmartMeter
- Steuerungen
- ZCONmini II
- SPS/PLC (via RS485/ModBus RTU)
- PC (via RS485/ModBus RTU)
